walaupun jenis analisa tekuk linear elastis mengabaikan ketidak sempurnaan geometris penampang & tegangan residu akibat proses hot rolled namun cukup mewakilkan perilakunya saat mengalami beban. hanya berbeda pada batasan diluar elastis, yg mana pada kebanyakan masalah dilapangan tekuk yg terjadi adalah tekuk global yg mana ini dibawah tegangan plastis (panjang lebih dari 1.0m). terlihat pada kolom pendek yg sudah mengalami tegangan plastis tekuk yg terjadi adalah tekuk lokal yaitu pada web.
apakah ini akan berbeda jika model ditambahkan cap plate dan beban face load diterapkan disitu? nanti sya coba modelkan lagi. tekuk lokal pelat web ini seperti analogy pelat pesegi dengan kedua sisi yang bertemu flens adalah sendi sedangkan di tumpuannya jepit.
[scribd id=146847650 key=key-1zjdrgldn785afq5s78e mode=scroll]
doc.1
doc.2
terlihat pada kondisi (2) dan diatasnya dimana beban masih elastis yg terjadi adalah tekuk sesuai teori Euler. hasil tekuk analisa FE juga hampir sama nilainya. beda pada saat kondisi (1) karena profil sudah diasumsikan leleh, tekuk Euler adalah tekuk global namun tekuk hasil analisa FE adalah tekuk lokal ini dapat tercakup karena menggunakan element shell dan solid. namun kembali lagi seperti sebelumnya, bagaimana jika model ditambahkan cap plate? baiknya pembanding bukan hanya saja dgn peraturan baja namun juga hasil uji labs. sehingga lebih realistis model dan analisanya.
doc.3
kembali dibicarakan, suatu kolom terbebani itu sudah mencapai plastis ataukah masih elastis hanyalah asumsi tergantung mutu bahan. namun perilkau tekuk adalah sudah terbukti dan kenyataannya untuk material baja rumusan tekuk tidak dipengaruhi mutu bahan. modulus elastisitas baja (Es) selalu tetap tidak tergantung dari mutu leleh bajanya (fys).
doc.4
perkiraan sya awal mengenai pola tekuk hubungannya dengan tegangan residu, juga tidak berpengaruh banyak terhadap jenis tekuk yg terjadi apakah global (euler) atau lokal (analogi tekuk pelat pesegi). tegangan residu berpengaruh terhadap kapasitas tekuk, ini hubungannya pada saat kombinasi tegangan residu awal ditambahkan dengan tegangan kerja maka sebagian penampang akan leleh dan mengurangi efektifitas penampannya.
doc.5
(sumber: AISC ?)
doc.6
(sumber: Setiawan, 2008)
doc.7
fig.1
fig.2
fig.3
fig.5
fig.6
fig.7
fig.8
fig.9
menggunakan element solid element C3D8I,
modeling: top face load, bottom support dx,dy,dz restraint
fig.10
fig. 11
fig.12
fig. 13
fig. 14
tabel hasil perbandingan,
maybe for next post, plastic buckling with geometric imperfection.
.. to be added
(sumber: Rees, 2009)
(1)
(3)

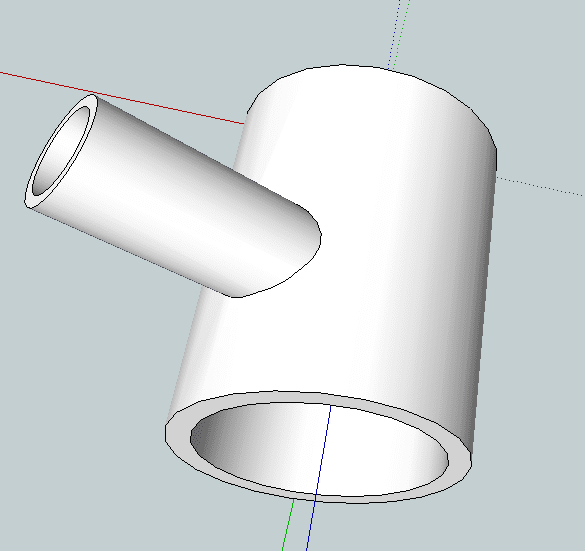

model CAD, jaring elemen hingga & hasil keluaran untuk contoh object solid bentuk pipa pertemuan dengan lengkuangan dan curva
