mencari kemudahan 'modeling', 'meshing' dan next: mungkin 'computing'

proses analisa struktur berbantu komputer terdiri dari tiga tahap yaitu:

  1. modeling, yaitu proses pemodelan geometri object struktur yg akan dianalisa (1d line, 2d surface, 3d volume) dan penerapan kondisi batas

  2. meshing, pemecahan object menjadi banyak pias elemen hingga yang mana akan cukup kompleks jika terdapat lengkung dan berlubang

  3. computing, penyelesaian masalah  yg ditinjau diantaranya: statik linear, non-linear geometri dan material, stabilitas tekuk, keadaan kontak antar elemen


dari berbagai pengalaman menggunakan software 3d modeling untuk elemen solid yg paling mudah adalah SketchUp namun karena software diperuntukan untuk visual maka dukungannya untuk engineering mechanical analysis sangat kurang. ada beberapa yg sya ketahui diantaranya adalah plugin GoSimulate, inipun masih beta belum di release.

[youtube http://www.youtube.com/watch?v=kCVoa1u-9BM?rel=0&w=560&h=315]

saya coba mencari berbagai cara untuk tujuan kemudahan tersebut, dan untuk saat ini hanya sampai di tahap kedua yaitu meshing object solid dan boundary condition untuk tujuan analysis FE.

2013-02-16_190246

1


2013-02-16_184914

1.a


2013-02-16_184849

1.b


2013-02-17_013230

2


2013-02-17_013152

2.a


2013-02-17_013216

2.b


2013-02-16_190227

3


2013-02-16_185413

3.a


2013-02-16_185500

3.b


2013-02-16_185539

3.c


2013-02-16_185601

3.d


2013-02-17_053039


4


2013-02-17_054049


4.a


2013-02-17_125404


5


2013-02-17_125228


5.a


2013-02-17_125338


5.b


diatas adalah screenshot berbagai model solid dgn pemodelan program sketchup dan tambahan gambar hasil program mesher solid quad.

2013-02-17_163516

6


2013-02-17_163547


6.a


2013-02-17_163624


6.b


*update: saat ini sudah terhubung dgn program FE namun karena versi demo jadi ngga bisa di-run untuk menampilkan output deformation & stress contour.

2013-02-19_024950

7.


2013-02-19_025643


2013-02-19_025140


7.a


2013-02-19_024822


7.b


2013-02-19_025026


7.c


2013-02-19_025353


7.d


2013-02-19_025511


7.e


   2013-06-05 18_37_43-WF200base - SketchUp Make


8.a


exam4a


8.b


exam5b


8.c


exam5a


8.d


exam4b


8.e


exam4c


8.f


2013-06-05 19_33_01-Table


8.g


2013-06-05 21_41_44


9.a


exam6


9.b


exam6b


9.c


exam6a


9.d


2013-06-07 15_55_51-WF350b


10.a


exam9b


10.b


exam9a


10.c


exam9d


10.d


exam9e


10.e


exam9f


10.f


exam9g


10.g


2013-06-07 16_39_09-bracket


11.a


exam11


11.b


exam11a


11.c


exam11b


11.d


exam11c


11.e


2013-06-21 18_51_17-exam1


12.a


2013-06-21 18_03_48-Calculix Graphix


12.b


2013-06-21 18_52_57


12.c


2013-06-21 18_52_23


12.d


2013-06-25 15_47_44


13.a


2013-06-25 15_48_25


13.b


2013-06-25 15_50_17


13.c


2013-06-25 15_51_54


13.d


2013-06-25 16_29_11


14.a


2013-06-25 16_25_21


14.b


2013-06-25 16_24_38


14.c


2013-06-25 16_23_25


14.d


crgt0


15.acrgt


15.b


crgt1


15.c


crgt3


15.d


crgt2


15.e


snapshot-4


16.a


snapshot-1


16.b


snapshot-2


16.c


snapshot-3


16.d


MEHcalc


17.a


snapshot-0a


17.b


meh1a


17.c


meh1


17.d


diatas screenshot step yg sudah ditempuh modeling dgn SketchUp untuk model yg sederhana, dilakukan meshing, kemudian computing untuk menampilkan hasil analisa.

*update (July 19, 2013)


setelah beberapa kali menggunakan program SketchUp untuk 3d modeling untuk analisa program FE, banyak terbentur saat menggunakan boolean operation object solid selain pesegi ini diakibatkan karena ketelitian curve yg dibentuk.  SketchUp tidak mampu merepresentasikan hubungan pertemuan Pipa dan objek dengan kelengkungan lainnya, perlu menggunakan CAD yg lebih baik untuk itu.

snapshot-017

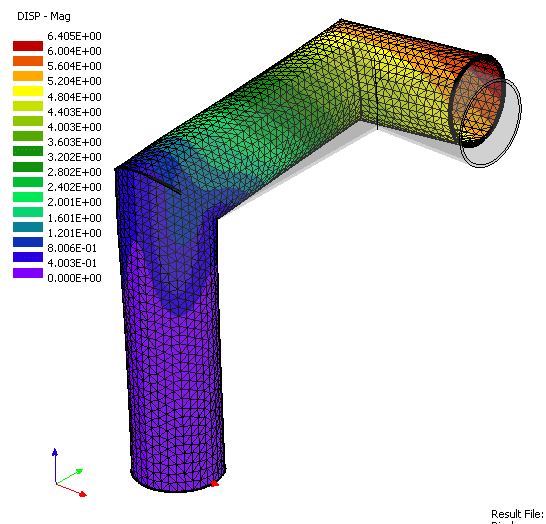

snapshot-018snapshot-019snapshot-020snapshot-021model CAD, jaring elemen hingga & hasil keluaran untuk contoh object solid bentuk pipa pertemuan dengan lengkuangan dan curva


snapshot-011


snapshot-012


snapshot-013


snapshot-015


snapshot-014


contoh sembarang object solid yg kompleks karena adanya pengoperasian boolean & fillet


2013-07-20 02_25_15


2013-07-20 02_17_222013-07-20 01_50_08


2013-07-20 01_52_05


2013-07-20 02_08_19



2013-07-20 02_13_22


2013-07-20 02_04_59



kemudahan tercapai dgn pemodelan elemen solid dengan CAD mampu mencapai presisi yg baik, meshing dengan tetrahedral quadratic dan kecepatan solver FEA pada benchmark model diatas hanya diperlukan puluhan detik sampai beberapa menit pada CPU Pentium P6200@2.13GHz dan RAM 2.0 GB


kedepannya sya sdg mencari untuk computing (study:deformation, stress,contact,plasticity,buckling, large deformation..etc sesuai kemampuan solver FEA), namun karena keterbatasan waktu dan padatnya pekerjaan sya mendesain project struktur jadi membuat pencarian diatas dan study sya tersendat :(
