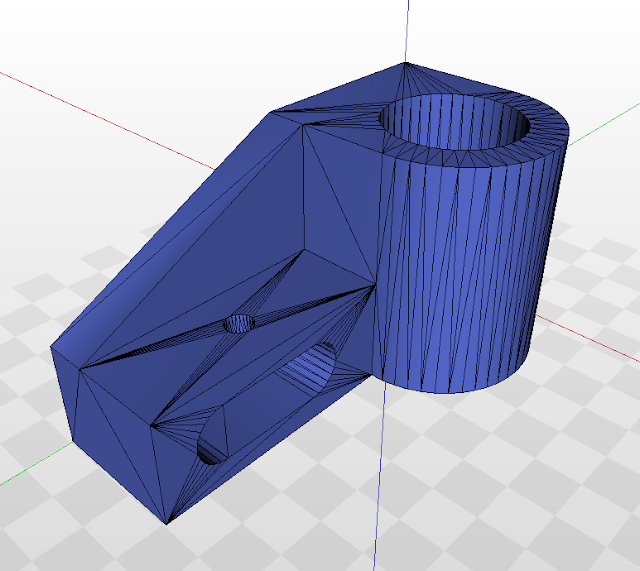

sebelumnya sudah dibahas meshing object bidang dua dimensi dengan format file STL yg biasanya dapat dihasilkan oleh kebanyakan program CAD tiga dimensi. Saat ini dicoba diterapkan pada object tiga dimensi, jenis mesh yg dihasilan adalah tetrahedral quadratic mengikuti kelengkungan geometry. Karena kemampuan ini maka dapat disetarakan dengan file standard 3D umumnya yaitu Step atau Iges, kekurangannya adalah tidak dapat dibuat partisi untuk tujuan meshing hexahedral terstruktur. Pada program CAD seperti SketchUp, Blender dan formZ perlu ditentukan tingkat kehalusan object kurva lingkaran tersebut, dalam hal ini sya mementukan sebanyak 48 segment.
.
.
.
.
.
.
.

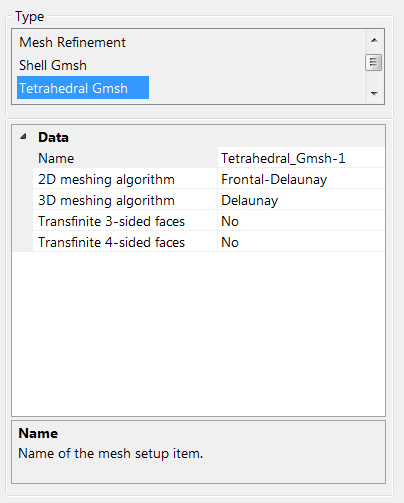

berikut hasil dari Gmsh mesher, terlihat hasil menunjukan kurang merata dan adanya penghalusan secara acak. Namun ini tidak terlalu masalah saat dicoba untuk analisa ragam getar bebas tidak terkekang, solver elemen hingga CalculiX dapat menyelesaikan dan menampilkan hasil.
.
.
.
.

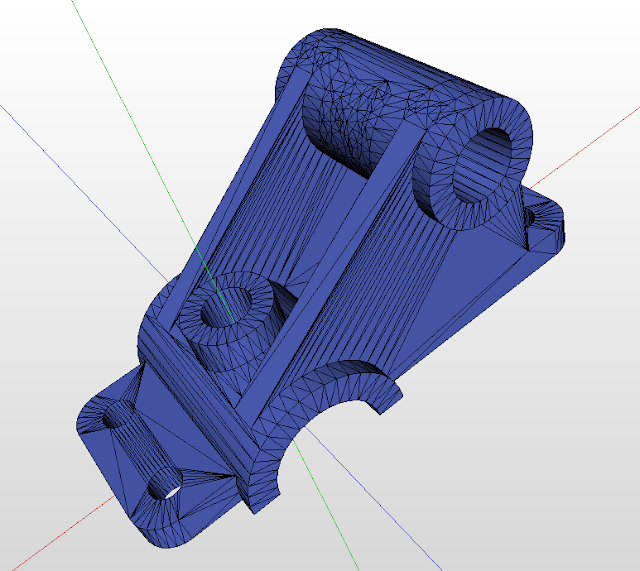

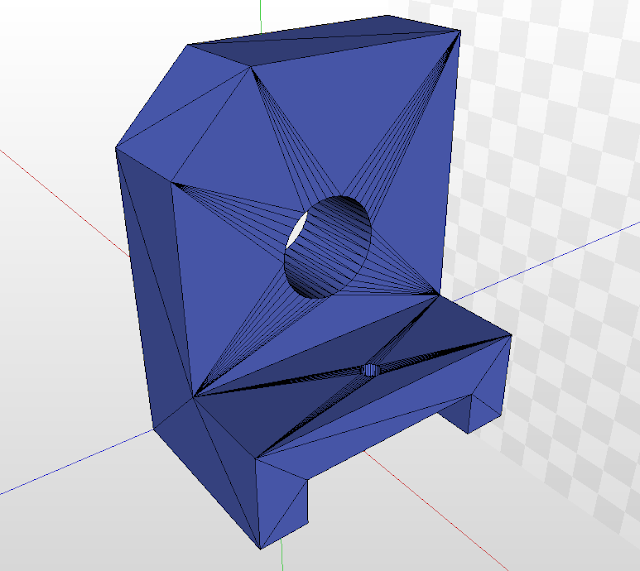

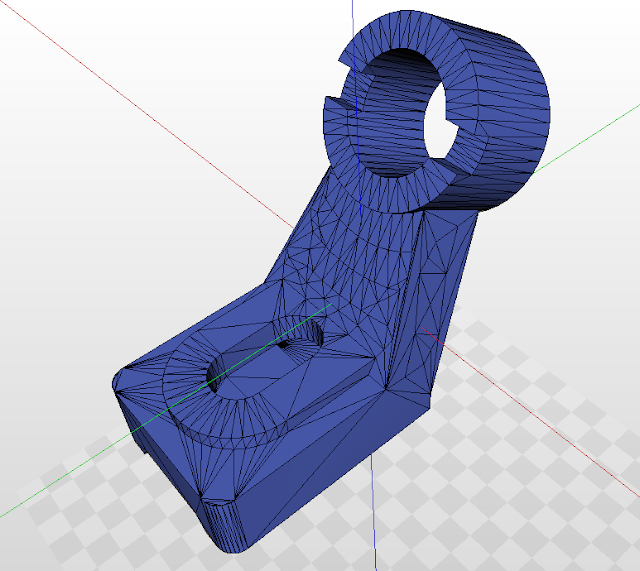

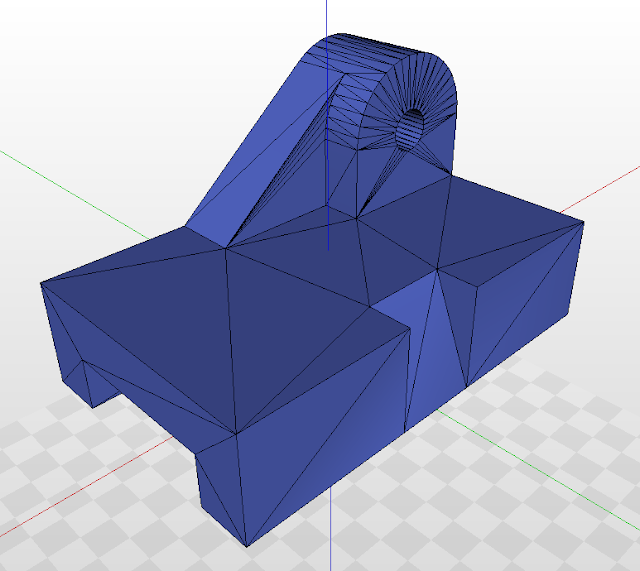

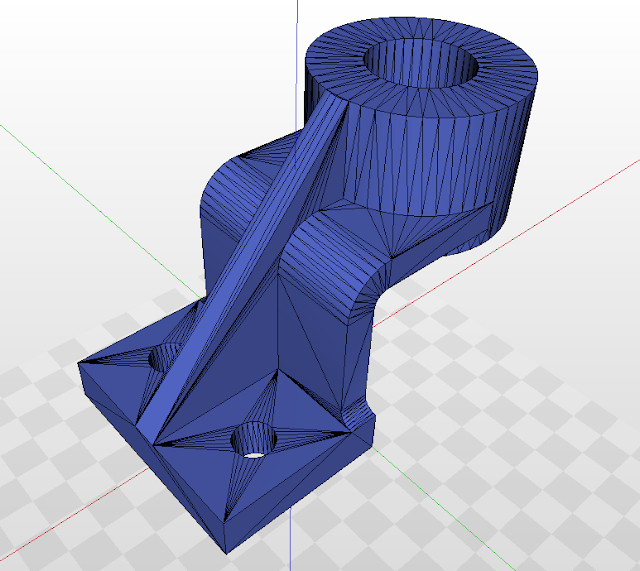

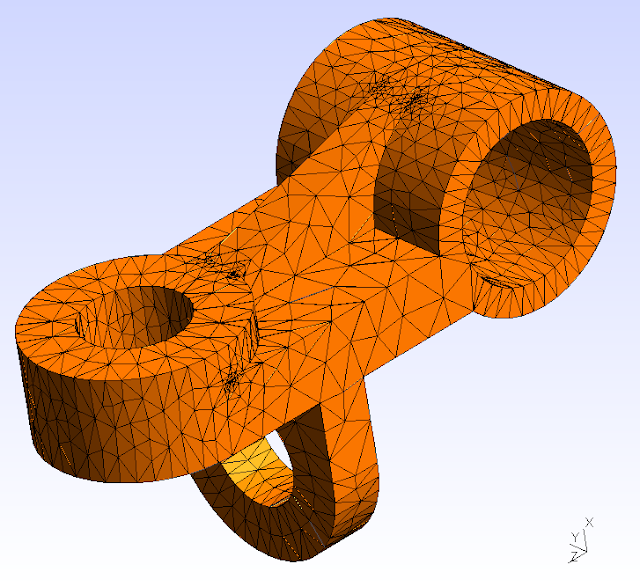

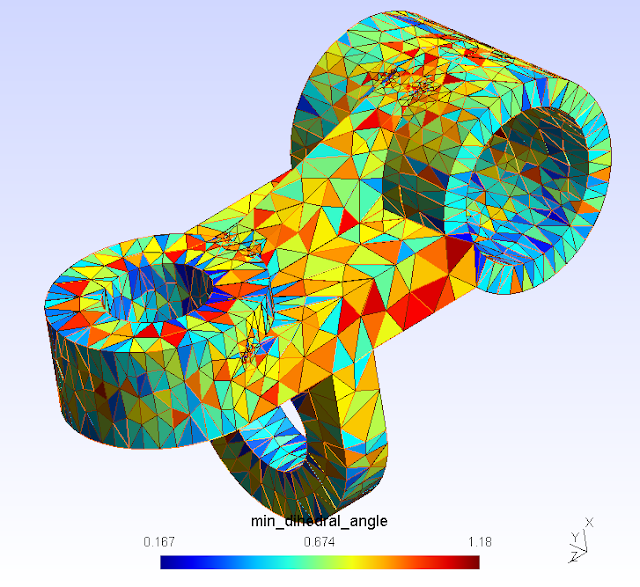

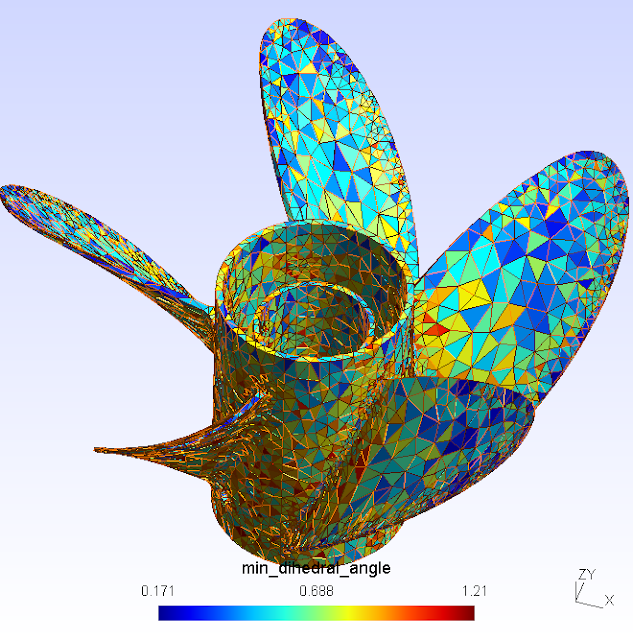

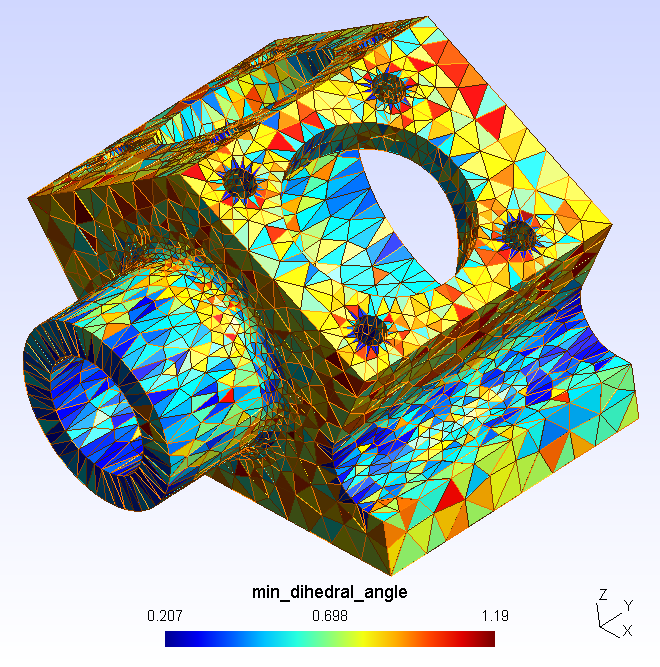

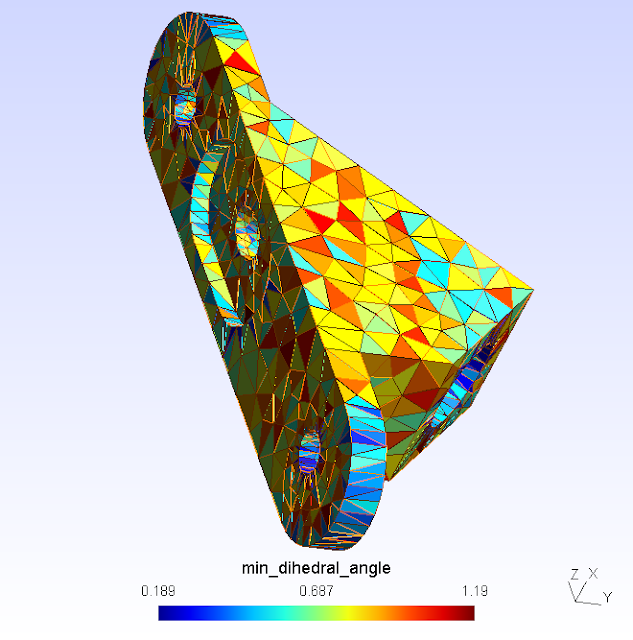

terkadang meshing mengalami kendala dan tidak berhasil, hal ini karena keterbatasan dari format STL itu sendiri Ada pilihan lain yg cukup baik dan hampir dapat menghasilkan mesh pada berbagai model, mesher tersebut adalah TetWild dan berikut berbagai model yg pernah saya coba buat. Keurangannya element yg dihasilkan adalah jenis linear bukan quadratic, walau ini dapat dikonversi kemudian tetap hanya menambahkan titik pada mid-side node saja tidak mengikuti lengkung geometry. Hasil Netgen mesher juga ditambahkan sebagai perbandingan, namun kelihatannya tidak semua object tersebut berhasil dan ini perlu evaluasi lanjut atau pilihan Gmsh mesher.
.
.
.
.
.
.
.
.
.
.
.
.

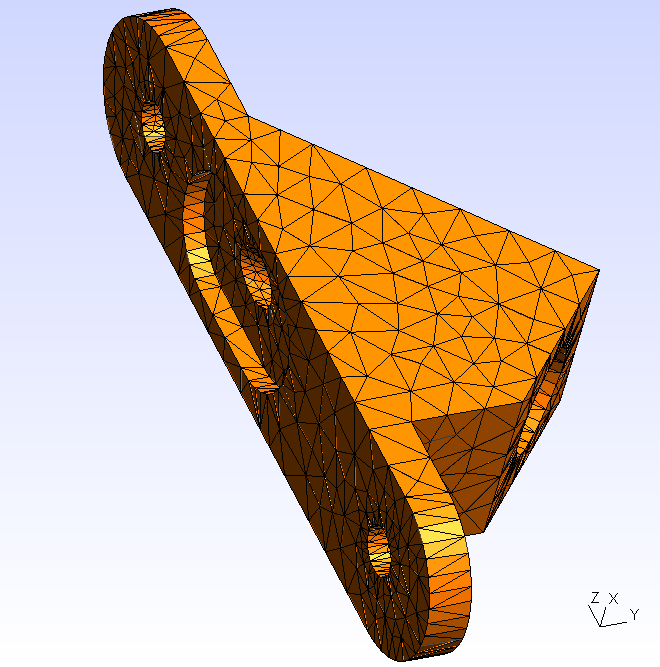

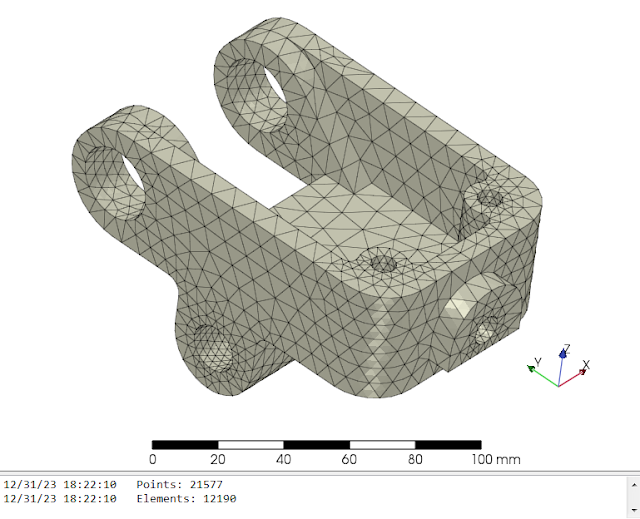

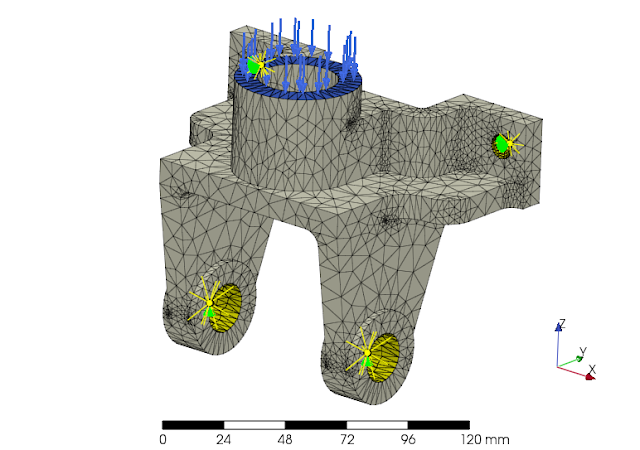

berikut hasil mesh TetWild yg sudah dilakukan konversi menjadi quadaratic tetrahedral (C3D10) untuk kemudian dicoba pada analisa statis linear. Terlihat berhasil diselesaikan oleh solver, dengan artian tidak ada element berbentuk buruk bernilai Jacobian negatif.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
,
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

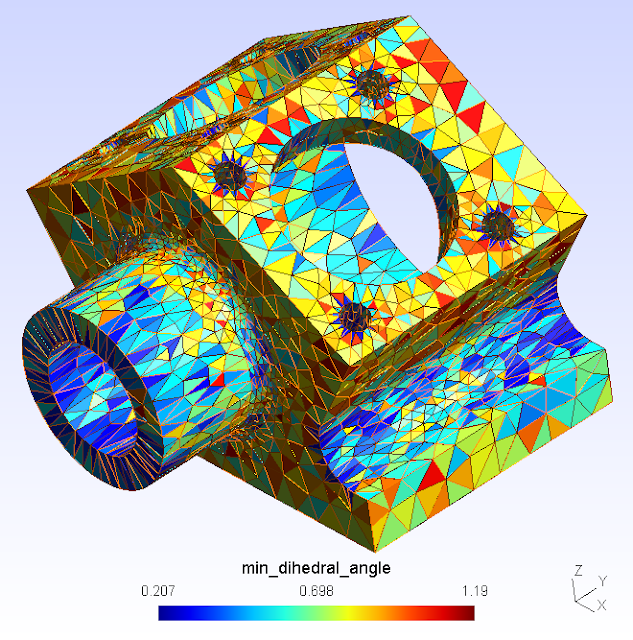

hasil mesh diatas dilakukan tanpa penghalusan daerah tertentu, mesher TetWild mempunyai kemapuan untuk itu dan berikut diberikan contoh bawwaan.
.
.
.
.
.
.
.
