Minggu, 23 Mei 2021

rasio luas efektif baut A325

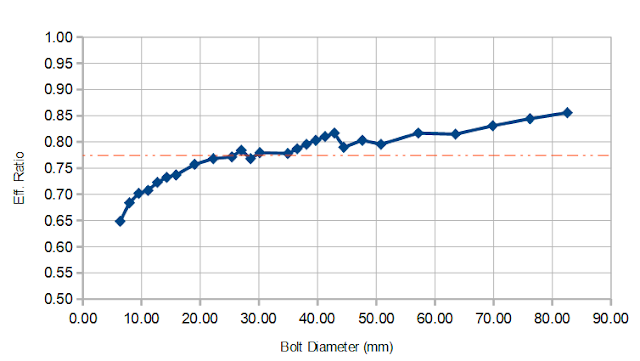

pada perhitungan kekuatan AISC mengambil nilai sebesar 75% kuat nominal baut, untuk lebih mendekati aktual sebaiknya merujuk pada luas efektif dari Kulak et al (2001) dan ditabelkan sebagai berikut,

.


.



.

.

Rabu, 05 Mei 2021

konsistensi units pada FE untuk satuan kilogram-force

pada buku lama struktur baja, beton, mekanika banyak ditemui contoh soal atau kasus dalam satuan tegangan yaitu kgf/cm2 karena alat pengukur juga banyak dalam satuan tersebut. metode element hingga tidak mengenal satuan (units) sehingga diharuskan menggunakan satuan yg konsisten, untuk menghasilkan sesuai keinginan dalam satuan kilogram-force gaya dan milimeter atau centimeter panjang serta tegangan dalam satuan tersebut perlu penyesuaian terhadap data masukan sebagai berikut,

.



.

dimana,

m = mass

l = length

t = time

f = force

s = stress

e = energy

d = density

E = elastic modulus
