OOo CALC - interpolasi data x-y tidak beraturan

Terkadang kita menemukan interpolasi dari suatu data nilai X dan Y yang tidak beraturan sehingga metode penyelesaian sebelumnya sudah tidak dapat digunakan, saya mencoba mencari suatu penyelesaian spreadsheet OpenOffice.org CALC dengan menghindari penggunaan pemrograman BASIC. ditemukan langkah yang mudah untuk itu, adapun langkah dan fungsi yang digunakan cukup dengan :

• mencari posisi sel yang terdekat dari data X (known) yang dicari dengan fungsi MATCH
• mencari nilai hasil Xi dari datai Xi tersebut dengan fungsi LOOKUP
• mencari nilai data Xi+1 satu baris berikutnya dengan fungsi gabungan "&" kemudian fungsi INDIRECT dan menemukan nilai Yi+1 dengan fungsi LOOKUP
• melakukan interpolasi linear untuk Y (unknow) dgn batasan Xi...Xi+1 dan Yi...Yi+1

Selesai, dengan cara tersebut maka data X dan Y dari yang ditentukan dapat tidak beraturan, terutama nilai X dapat bukan dari suatu kelipatan.

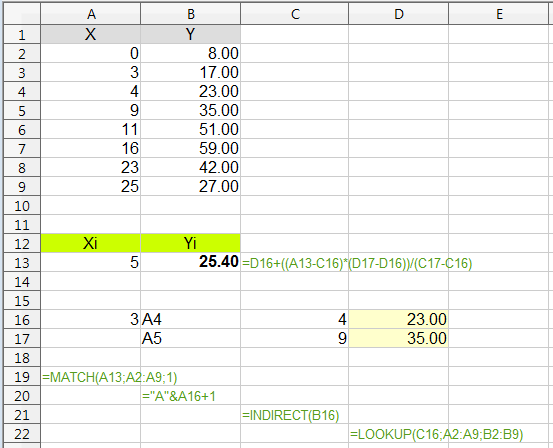

diatas garfik hasil dari cara tersebut, it's working properly :)

*edited/update 2024

karena tulisan sudah lama dan agak lupa, maka sya mencobanya ulang dengan menyertakan rumusan untuk kejelasan penyampaian.

.

.

Read More

cuci mata, maenan 3d

agak penat beberapa waktu ini kerja, ngadepin komputer dgn pic diagram Bending, Kontur tegangan, deformed shape, maupun buckling mode dari berbagai macam analisa struktur yang telah saya kerjakan. hmmm.. waktunya cuci mata, ah.. pulang kerja pake komputer pribadi maenan 3d ada yang buat aplikasi meshing FEM, ada juga yang buat bikin realistic image pake render engine.



iya saya pernah bikin tulisan yang ada menyatakan kalo program IntelliCAD LT ga bisa buat 3d, ternya dengan sedikit trik, masih bisa tuh untuk kemudian di export ke SAP untuk keperluan analisa struktur.



Gambar 3d gitu cuman sekali aja waktu pertama tes capabilities dari program CAD intregasinya dgn program FE seperti SAP2000 dengan dijembatani file DXF.



tes program SAP2000 V.7 (student) intregasinya dengan program advanced meshing, unstructured quadrilateral element+refinement. 1/4 model steel pole base plate+stiffener, kolom beton segi enam. seharusnya kemudian dimodelkan dengan concrete box support (springs-compression only), ignoring contact problem due to grouting filled. apply materials, loads, see stress concentration around pole base and stiffener.

Kalo yang sekarang paling asik buat cuci mata di monitor sih gambar 3d hasil render (thx to @last, G and KT team for makes this pictures possible) you're free but comes with quality, pro's people.



gambar mesjid yang saya coba desain waktu berada di batam tahun lalu, di render dengan photon maps.



sambungan purlins, rafter dan column baja.



coba render material glass dengan tambahan render caustic.
